一、產品簡介：

產品概述：
TIZF襯氟自吸泵(簡稱：自吸泵）是按照國家標準設計的新技術產品并結合TIF泵的工藝設計制造，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等組成。泵啟動后在離心力的作用下，吸水室中的剩余液體與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著流速的減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用，性能達到國際標準、可替代價格昂貴進口的化工泵。
產品優點：
1.TIZF襯氟自吸泵是皖氟龍根據IS02858／GB5662／DIN24256國際標準，將離心泵和自吸離心泵性能相結合，自行設計研發的強自吸的新型工業用泵，技術指標達到國內外同類產品先進水平；
2.泵體、葉輪和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和模壓燒結而成。具有流道寬、效率高、汽蝕余量性能好、徑向力小、尺寸準確、流道光潔和互換性好等特點；
3.軸封為內裝式單端面機械密封，對磨的密封面可選配：碳化硅、硬質合金等材料，可按要求選配雙端面機械密封和外裝式機械密封，以達到各種工況要求。
4.國際標準軸聯后拉式設計，無需拆卸管道，維修方便；
5.臥式安裝，振動小，噪音低，運行平穩，國際標準設計，可與標準化工離心泵互換，方便用戶更換和使用；
6.氣液混合自吸式設計，具有強自吸功能，自吸高度可達4m；
產品用途：
廣泛應用于石油、化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體，尤其適用于高溫、強酸堿、有機容劑和貴重液體的輸送。
性能范圍：設計壓力：1.6Mpa、流量:2-120m3/h、揚程：20-80m、功率：1.1-37kw
適用溫度：-30～120℃，采用新型材料耐溫可達180℃；
注意事項： 禁止空運轉，禁止輸送含有顆粒或有結晶的介質。

二、結構圖：

三、性能曲線圖：

四、性能參數表：

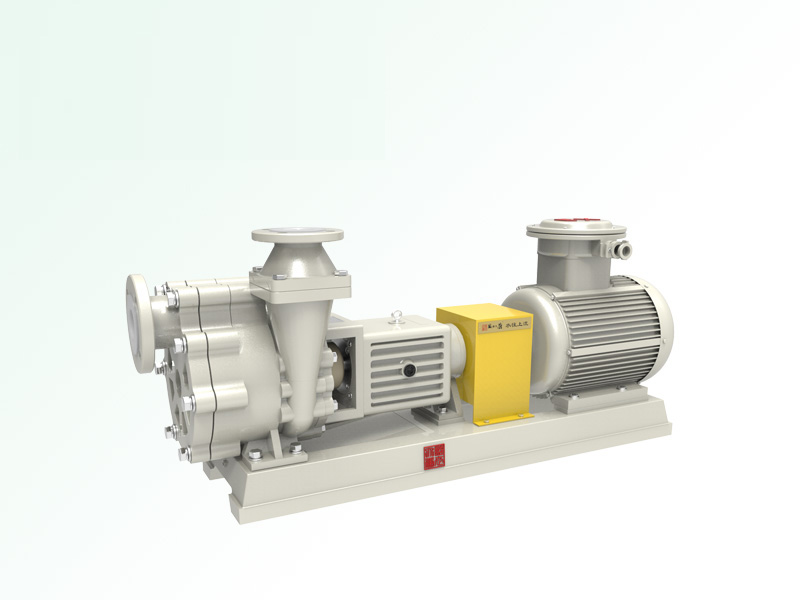

產品實圖：
