一、產品簡介：

THW型化工混流泵是盛唐泵業在FJX型強制循環泵基礎上及經多次升級換代，在行業中屢獲殊榮。該泵具有流量大、效率高、揚程低、轉速低和方便維修等特點，在其檢查或拆卸葉輪、軸封時，毋須將與泵體相連接的管路拆開。泵軸裝有防護軸套，軸承用稀油潤滑，軸承箱里的泊位，可由"恒位"油杯來控制。泵體上鑄有支腳，可承受來自管路的任何載荷，并直接傳給基礎。因此，泵軸不會因泵承受載荷而產生彎曲，從而保證了軸承具有****的使用壽命。泵上還配備完整的排氣裝置，以供吸入管路排氣。可選配API682推薦密封布置和沖洗方案。
產品優點：
1.THZW化工混流泵是根據GB/T13008標準自行設計研發的，技術指標達到國內外同類產品先進水平；
2.泵體、葉輪和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和精密鑄造。具有流道寬、效率高、汽蝕余量性能好、徑向力小、尺寸準確、流道光潔和互換性好等特點； 
3.泵體、葉輪、后蓋、軸封箱、軸套、軸保護套、節流環、葉輪罩等過流件主要材料采用1Ci13Ni9Ti、316、316L、ZG20#、C4鋼、CD4MCu、蒙乃爾合金、哈氏C-276、904L、鈦合金、耐熱耐磨鋼等材料供不同的工況條件選用。
4.軸封為雙端面機械密封、組合式機械密封和填料密封，對磨的密封面可選配：碳化硅、硬質合金等材料，以達到各種工況要求；組合式機械密封：摩擦付材料采用高性能耐磨材料，使用壽命長，采用組合式密封檢修容易；填料密封：有單填料箱和雙填料箱二種，考慮到蒸發器情況，本公司特為用戶設計在蒸發器物料不卸除情況下可更換填料，無論機械密封還是填料密封均可與付葉輪配合設置。
5.泵進出口方向改變?nèi)菀祝河脩糁恍枰獙⑷~輪反裝，同時改變泵轉向、泵進出口方向即可改變。
6.可靠性高：軸懸臂端設導流氣室，減少軸撓度。
7.水冷式軸承座：兩端軸承處有水冷夾套，用稀油潤滑，使用壽命長。
8.葉輪具有優良的抗汽蝕性能，在****壓力0.05MPa下也能正常運行。
9.國際標準軸聯后拉式設計，無需拆卸管道，維修方便；
產品用途：廣泛應用于石油、化工、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體，尤其適用于強堿、有機容劑和貴重液體的輸送。
性能范圍：口徑：～800mm、流量：～7000 m3/h、揚程：～18m、轉速：      980/1450r/min、工作溫度：-20～+120℃、壓力等級：1.6Mpa

二、結構圖：

三：性能參數表

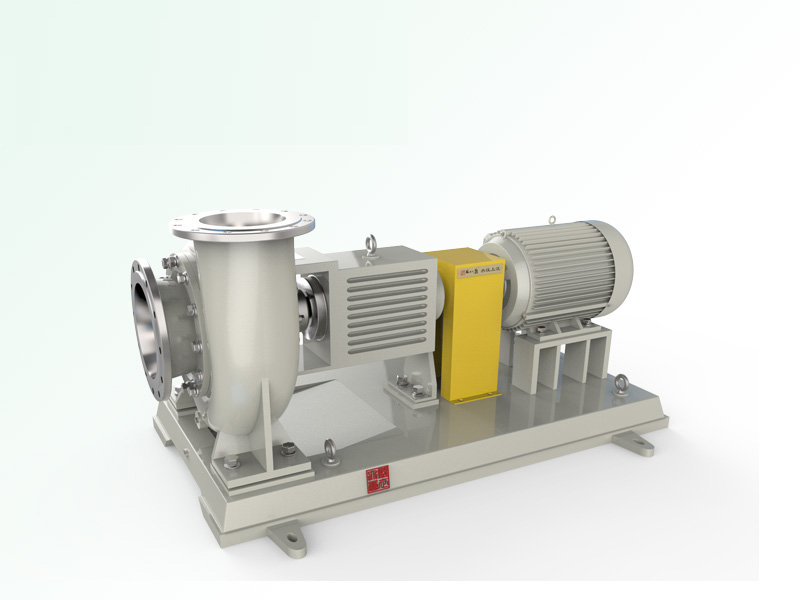

四：產品實景
